4K 超高清、双目 3D 和近红外荧光导航（NIR/ICG）正在进入同一套微创影像平台。画面信息增加的同时，链路还要面对更严格的同步、更复杂的电磁环境，以及弯折、拖拽、清洁、消毒或灭菌带来的机械与材料压力。对整机研发团队而言，线缆已经不只是连接件，而是影像性能和系统可靠性的一部分。
利诺威科技设计的覆盖 COB/光电模组、TX/RX 光引擎、AOC 成品加工和光电复合线缆可以应用于不同平台的连接器、模组空间、供电与控制接口、线长、屏蔽和防护结构都需要重新配置；可以复用的，是电光转换、光纤传输和光电恢复这一基础架构。
一.为什么内窥镜影像链路正在成为系统瓶颈
随着医疗手段的进步与发展，“微创”概念已深入到外科手术的各种领域，内窥镜，就是在微创手术中，医生的第二只眼。目前，市场上的腹腔镜三大主流赛道有：荧光、4K和3D。4K腹腔镜是传统FHD（全高清）腹腔镜的升级，二者都属于二维腹腔镜。而3D腹腔镜，所带来的立体纵深感和层次感，能够有效帮助医生提高手术的精确性和完成度，尤其在一些复杂重建手术中，如重要血管和组织的分离、淋巴结清扫、缝合打结、精细吻合等操作中更为明显。
内窥镜链路的难点，已经从“把图像送到显示器”变成“在整台手术中维持可预测的画质、同步和故障行为”。分辨率、帧率、色深、双目通道和荧光数据同时增长时，编码开销、电损耗、光耦合波动、温升、机械应力与电磁扰动都会消耗系统余量。局部带宽达标，不等于完整链路仍有足够的眼图、误码率和时序裕量。
4K 关注持续吞吐和运动画面质量；3D 进一步要求左右眼在曝光、帧起点和端到端时延上保持一致；NIR/ICG 又增加可见光与荧光通道的采集、配准和融合。真正需要评估的不是一个峰值速率，而是持续带宽、误码、抖动、稳定时延以及多通道一致性。

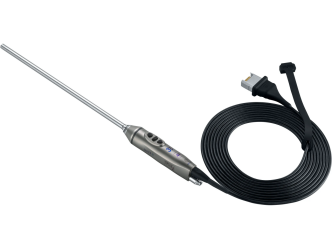

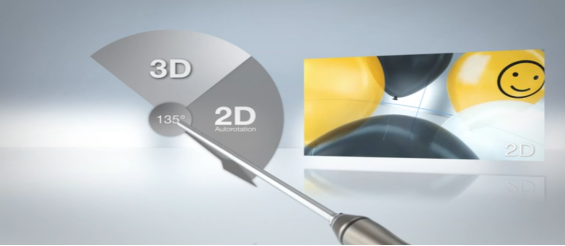

公开产品可以帮助理解这种系统约束。例如，KARL STORZ TIPCAM1 RUBINA 4K 3D 采用双 CMOS，支持 NIR/ICG 和 50/60 Hz，官方页面标注线缆长度为 3 m，并支持高温高压灭菌及 H₂O₂ 处理。这里值得关注的不是某个单项参数，而是影像性能、线缆长度和再处理路线必须由整机共同定义。
高速数字视频是否可靠，最终取决于接收端能否在噪声、抖动和衰减同时存在时正确判决比特。长铜通道的高频插入损耗会随线长增加，连接器、焊盘和过孔的不连续又会带来反射。均衡能够补偿部分频率响应，却无法恢复已经淹没在噪声中的信号。速率越高、距离越长，导体尺寸、屏蔽、功耗与柔软度之间的矛盾越明显。
单路 4K 画面偶发一个错误像素，与双目图像发生帧错位的风险含义不同。3D 系统中，左右眼时间差可能引起视觉不适、空间判断偏差或系统降级；荧光融合中，可见光与 NIR 图像的时间或空间错配会让叠加边界失去可信度。因此链路验证需要从传统 BER 扩展到通道间偏斜、帧同步保持、链路重训练时间、异常恢复、丢帧/冻结检测和故障提示。

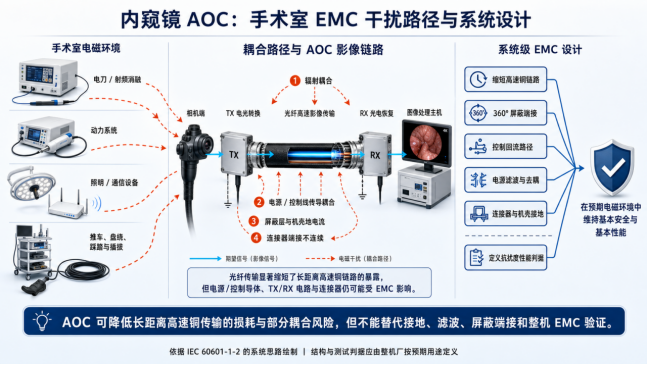

手术室内，线缆会与电刀、射频消融、动力系统、照明和通信设备同时工作，也会经历盘绕、踩踏和频繁插拔。IEC 60601-1-2 关注医疗电气设备在电磁扰动下的基本安全和基本性能。对互连系统来说，这意味着不能只靠增加屏蔽层，而要把光电转换位置、屏蔽端接、回流路径、供电滤波和整机判据放在一起设计。
AOC 的基本思路，是把最难控制的长距离高速铜通道缩短到设备端局部：TX 在源端完成电光转换，光纤承担主要传输距离，RX 再恢复为短距离电信号。这样可降低频率相关损耗、串扰和均衡压力，也减少为了高速性能而不断加粗导体、加重屏蔽的需求。问题并未消失，而是被重新组织为短电链路、光功率预算、温升、供电完整性和机械保护等可分解、可测试的子问题。

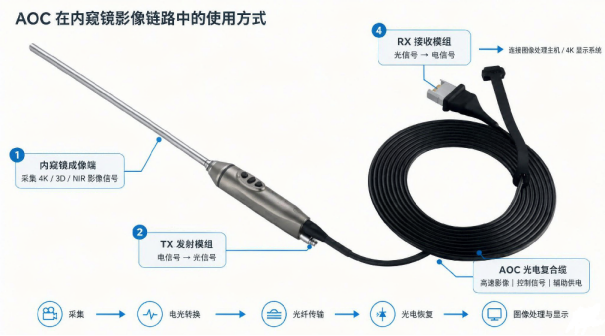

AOC 在内窥镜中的工作原理

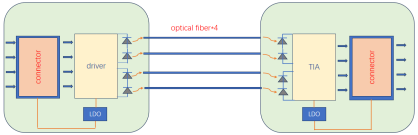

设计原理:发射端（TX）接收来自相机或图像处理单元的高速差分信号。驱动器对输入信号进行必要的均衡与调制，驱动 850 nm VCSEL 阵列，将四路高速数据映射到多模光纤。接收端（RX）使用 PIN 光电探测器把光转换为微弱电流，TIA/限幅放大链路恢复为差分电信号，再交给目标载板或显示/处理接口。
不同客户都可能输出 或定义的不同的高速视频数据模式，但物理实现差异很大：模组可用空间、B2B 连接器位置、供电电压、AUX/HPD/串口映射、光纤出线方向、外壳散热、拉力释放、线长和再处理流程都会改变设计。因此，“协议方向一致”只能复用底层光电平台；机械、电气、材料与验证仍需按整机需求重新配置。
利诺威的嵌入式光互连模组体系
现有TX/RX A1.0 模组采用 B2B 子卡形态，外部载板提供 5 V 供电。TX 侧集成 VCSEL 驱动与 LDO，RX 侧集成 PIN 阵列、TIA 信号链与低噪声电源管理。资料定义四路高速差分通道、100 Ω 差分接口、850 nm 多模光链路，并给出最高 30 m OM3 的平台目标。
同一类影像输出协议在不同整机中会形成不同的真实通道。TX/RX 模组需要与载板共同确定差分阻抗、走线长度、过孔结构、连接器带宽、均衡范围和电源噪声；与光纤组件共同确定发射光功率、接收灵敏度、耦合损耗、弯曲附加损耗和老化余量；与外壳共同确定热路径和应力释放。模组越靠近图像源与接收 PHY，长距离高速铜走线越短，但局部空间、温升与装配公差也越紧，因此需要在系统级完成位置与结构优化。
对 3D 与荧光平台，四个光通道还必须作为一个组合链路管理。除单通道眼图和 BER 外，应关注各通道光功率一致性、传播时延差、温度漂移、上电与重训练行为，以及单通道退化时整机如何检测、降级或报警。这样的模组定制并不是改变影像协议，而是让协议所需的时间、幅度和可靠性裕量在真实结构中得到兑现。
医疗场景需要的是复合线缆系统，而不是消费级 AOC
消费类 AOC 多围绕固定连接器、静态布线和常温环境设计，重点是互通与成本。内窥镜线缆却是操作者持续接触和移动的部件，可能邻近无菌区，并承受盘绕、拖拽、扭转、推车碾压、清洁剂接触及客户定义的消毒或灭菌循环。它还可能同时承载控制、状态和电源，因此光纤弯曲、铜芯压降、屏蔽连续性、护套摩擦和尾端应力释放必须协同设计。
所以，“医疗用”不等于给普通线缆换一层柔软护套，也不等于拥有某一种材料证书。它要求围绕预期用途建立可追溯的材料、结构、过程和寿命验证，并证明组件在使用周期内保持关键性能。IEC 60601-2-18 涉及内窥镜设备的基本安全与基本性能；ISO 17664-1 规定制造商应提供适用的清洁、消毒、干燥、检查和灭菌等处理信息。某条线缆能否进入特定再处理路线，只能由成品和过程验证回答。

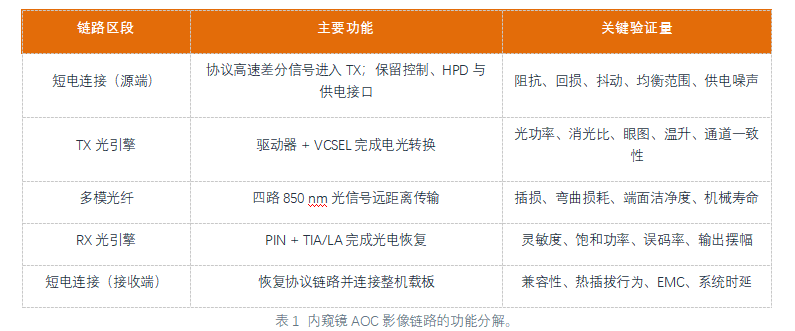

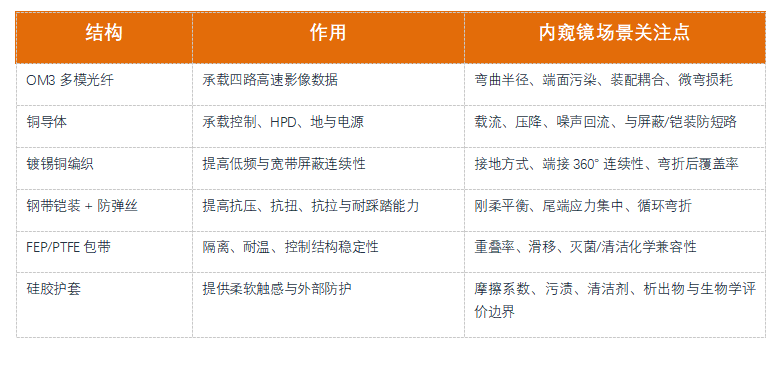

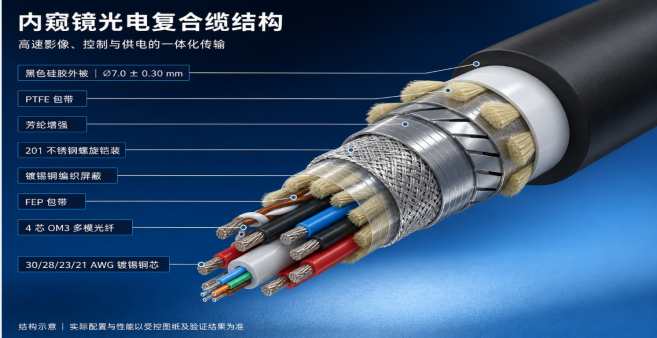

各层结构解决的工程问题
循环弯折或再处理后，即使外观完好，内部仍可能出现光纤微弯损耗、耦合漂移、屏蔽退化、导体疲劳、护套吸液或尾套脱粘。寿命判据因此要同时覆盖光学、电气、机械和清洁状态，例如插损与光功率裕量、BER/眼图、控制与供电连续性、屏蔽端接、绝缘相关指标、拉力扭转保持和清洁后检查。测试顺序也应尽量接近真实使用，而不是把各项环境试验彼此割裂。
光纤承载高速视频后，长距离铜对不再传输相同的高频能量，可降低相关损耗和耦合风险。但复合组件仍包含电源、地、控制和 HPD 铜芯，TX/RX 也包含有源电路，因此不能自动视为隔离屏障或患者隔离措施。CF、除颤防护或其他基本安全要求，仍由整机隔离架构、器件、爬电距离、电气间隙和 IEC 60601-1 系列验证共同决定。

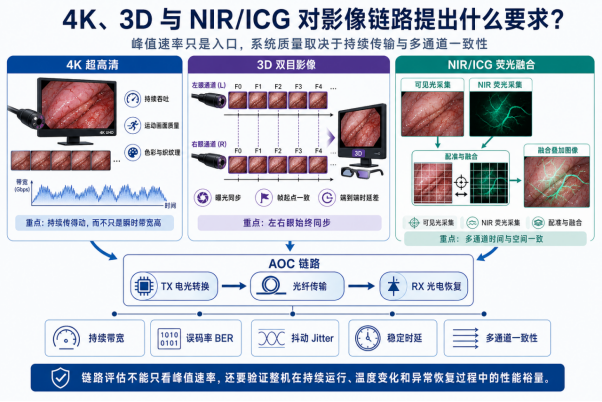

4K、3D 与荧光影像分别向链路提出什么要求
AOC 的作用是保留链路裕量，而不是增加像素：AOC 不会提高传感器分辨率，但能减少长铜缆的高频衰减和均衡压力。模组能力必须结合版本、通道数、色深、帧率和 DSC 使用情况核算。
3D：验收重点从单通道带宽转向双目同步：左右眼链路需要共同评估通道间偏斜、恢复时钟、缓存、帧同步和异常可检测性。四路并行光通道可以承载高吞吐数据，但系统验收仍应落到双路视频端到端时延差、丢帧行为和故障提示。
NIR/ICG：稳定承载融合数据，但不替代成像与临床验证：荧光表现还取决于激发光源、滤光片、传感器响应、算法、剂量和操作流程。互连链路的职责，是稳定传输可见光与 NIR 数据，避免误码、瞬态干扰或带宽瓶颈破坏融合画面。对外表述宜使用“支持承载或适配 NIR/ICG 影像链路”，不应宣称线缆本身能够改善血管识别或手术结局
从需求定义到量产：可交付的不只是一条线
对于内窥镜整机厂，理想的合作起点不是“选一条现成 AOC”，而是共同定义临床使用场景和系统边界。SMAARTAVLINK 可基于成熟光电平台快速形成定制样机，再通过受控规格、风险驱动验证和量产测试，把高速影像链路从单点器件问题转化为可验证、可追溯的工程系统。
Ø COB/光电引擎：VCSEL/PIN 阵列、驱动/TIA、LDO、光耦合与紧凑封装的联合设计。
Ø TX/RX 模组：尺寸、连接器、引脚、供电、光纤出线、散热与固件/控制接口适配。
Ø 光电复合线缆：OM3 光纤、控制与供电铜芯、屏蔽、铠装、护套、尾套和连接器一体化设计。
Ø AOC 成品加工：光纤耦合、模组装配、灌封/成型、端面清洁、测试与序列号追溯。
Ø 验证支持：链路预算、眼图/BER、光功率、兼容性、机械寿命、环境与 EMC 预验证的数据包。
4K、3D 与 NIR/ICG 正在改变微创手术的观察方式，而这些能力最终都要经过一条真实的物理链路。AOC 的意义不是简单替代铜缆，而是让带宽、机械可靠性、人体工学和医疗验证能够在同一套架构中协同管理。越早把光电模组与复合线缆纳入整机设计，越有机会在尺寸、性能、寿命和量产成本之间取得可验证的平衡。
